Лазерний край гоніометра майстер

Лазерний гоніометр є інструментом вимірювання кута заточення ножів та ножиць. Це цінова альтернатива дорогого обладнання, винайденого Катрою.

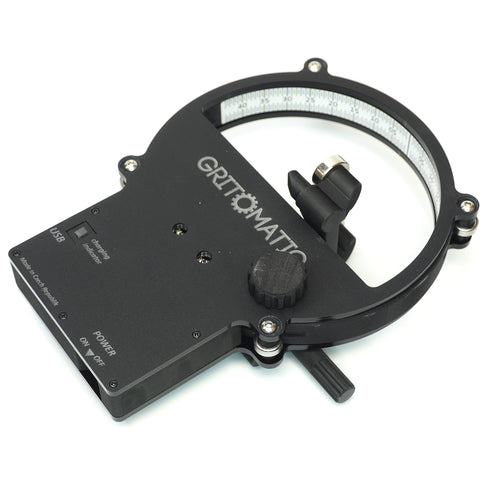

Лазерний гоніометр майстер Версія більш вдосконалена, ніж Lite та Pro версії. Основна версія має фіксацію лез за магнітами. Це дозволяє вивчити геометрію ножа в спокої і тиші. Два сильні магніти дозволяють утримувати ніж всередині гоніометра або сам гоніометр ножем.

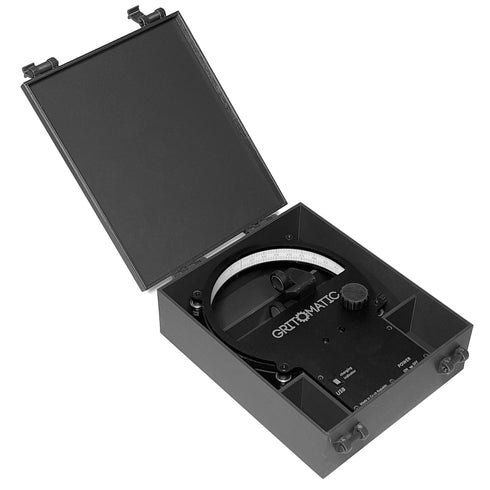

Лазерний гоніометр Master Plus Включає лазерний гоніометний майстер та корпус перенесення.

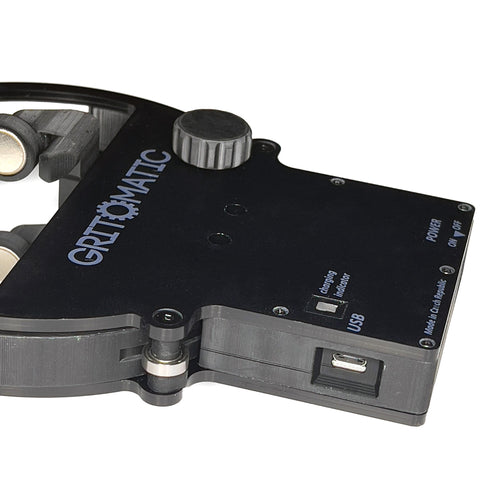

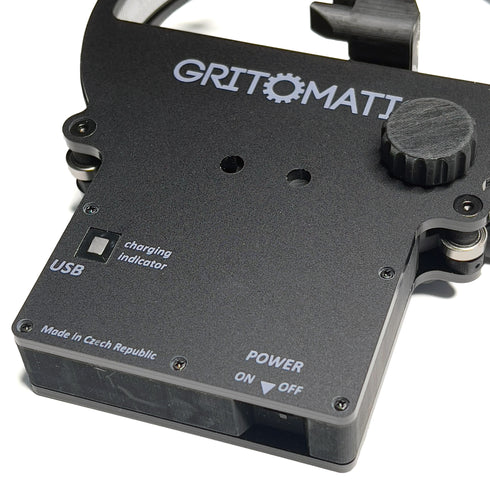

Нова редакція. Лазер працює від вбудованого акумулятора, який можна зарядити через Micro USB.

Моделі Порівняння

На відміну від Pro версії, Master має два налаштування: перший - це можливість переміщення ножа горизонтально за допомогою регулювання гвинта, що дозволяє точно регулювати лазерний промінь незалежно від товщини та геометрії леза ножа. Друге регулювання полягає у вирівнюваннях шкали гоніометра саме до центру ріжучого краю ножа, щоб отримати точний симетричний малюнок. Ви можете переглянути читання в спокої, оскільки не потрібно "переробити" положення леза неодноразово, щоб отримати симетричне зображення за шкалою. Діапазон горизонтального переміщення леза становить 10 мм. Діапазон повороту шкали - 12 градусів. Це більш ніж достатньо для будь -якої геометрії леза та будь -якої розумної товщини.

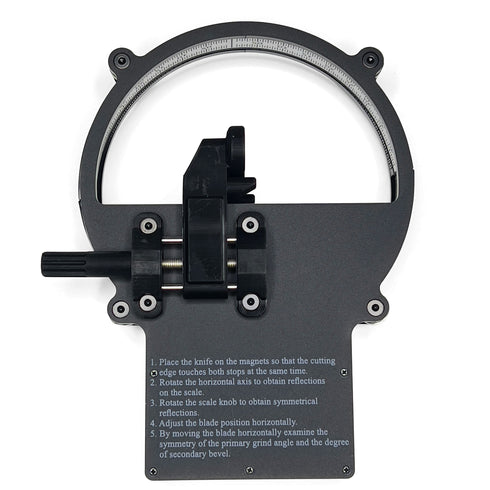

Для фіксації леза вертикально використовуються два поліамідні втулки діаметром 6 мм. Вони запобігають пошкодженню під час заточення під час дотику та вирівнювання, і їх можна легко замінити шматочками поліаміду 6х4 або 10 мм поліуретану, якщо це необхідно. Горизонтальний рух леза проводиться на двох путівниках з пропущеним гвинтом M6, підшипники MR106ZZ роблять рух леза легким і надійним. Шкала гоніометра розташована на обертовому диску, посередині осі обертання, де розташоване лезо. Обертання шкали проводиться вручну, через зубчасті елементи з трьох боків корпусу гоніометра. Для захисту леза від подряпин рекомендується покласти шматки клейкої стрічки або маскувальної стрічки на магніти перед вимірюванням. Будь ласка, не використовуйте занадто великі шматки, оскільки лазерний промінь не повинен перешкоджати.

Для цього транспортиру був використаний професійний лазерний модуль зі скляним об'єктивом, який був попередньо відсортований та відрегульований. Два гвинти ISO7380 M4x10 фіксують обертовий лазерний пристрій, щоб тонко налаштувати місце до "0". Операція дуже проста і дасть вам точні та корисні результати в будь -який час.

Увага! Є Немає посібника користувача.
