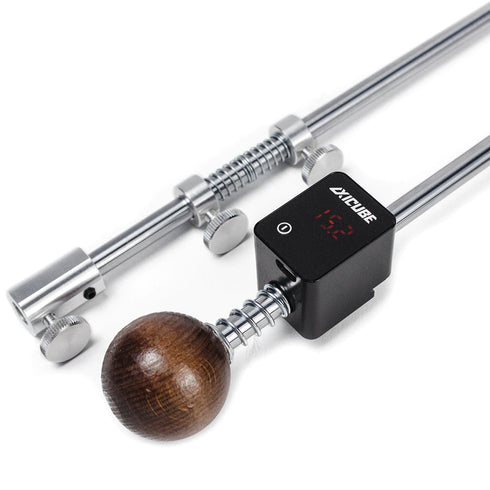

Інтегрований кутовий шукач Axicube + направляюча штанга PRO

Кутошукач, інтегрований у Axicube (Axicube-I) – новий продукт від TSPROF, призначений для підвищення точності та стабільності регулювання кута заточування на заточувальній системі TSPROF K03. Пристрій інтегровано в стрижень абразивного тримача, що значно підвищує зручність використання тримача. с Axicube-I немає необхідності використовувати стандартний механічний кутомір. Вимірювання кута відбувається миттєво, що дає можливість визначити значення кута в будь-який момент роботи і легко скоригувати його в разі зміни абразиву, нерівномірної товщини за кромкою або складної геометрії ножа. Стає можливим створити майже ідеальні симетричні вторинні скоси. Кутошукач дозволяє виконувати точне ступінчасте заточування або створювати найтоншу мікро-вторинну фаску.

The Інтегрований Axicube кутомір вимірює кут між віссю ножа та вторинною поверхнею скосу під час процесу заточування. Дані вимірюються по трьох осях, щоб можна було визначити кути в будь-якій точці вторинного скосу ножа. Ракутомір чутливий до будь-яких відхилень, в тому числі і тих, що виникають при ручному заточуванні на пристрої. Проте висока жорсткість точила TSPROF K03 дозволяє використовувати кутошукач максимально ефективно. Абразивотримач точила TSPROF встановлений на жорсткій сталевій направляючій штанзі, що виключає прогин під час заточування та гарантує правильні кутові показання під час усіх операцій заточування від зняття задирок до остаточного полірування.  За точність вимірювань відповідає акселерометр всередині Axicube-I. Це пристрій, який вимірює проекцію видимого прискорення, тобто різницю між справжнім і гравітаційним прискоренням об’єкта. Цифровий кутомір Axicube-I використовує непряме вимірювання проекції прискорення сили тяжіння. Для цього датчик вимірює зміщення інертної маси відносно тіла і перетворює отримане значення в електричний сигнал (ємнісний метод). Цей метод в даний час є одним з найнадійніших і використовується в системах з найвищими вимогами до точності. Ємнісний акселерометр складається з кількох пластин, одні з яких нерухомі, а інші вільно рухаються всередині корпусу. Між пластинами утворюється конденсатор, ємність якого залежить від відстані між пластинами. Під дією сили прискорення ємність конденсатора змінюється. Вбудовані датчики, що відповідають за роботу пристрою, виготовлені на кристалі кремнію за технологією iMEMS (integrated Micro Electro Mechanical System). Структура сенсора являє собою кремнієву підкладку, на якій розташовані чіп сенсора і схема підсилення сигналу.

Цифровий інклінометр Axicube-I має кілька режимів роботи: базовий режим, режим налаштування та режим спеціального налаштування. Індикатор кута заточування і кнопка включення/виключення розташовані на передній панелі.  Трохи нижче, захищений від абразивного шламу та шламу, розташований роз’єм Micro-USB для заряджання. Індикатор в основному режимі роботи показує значення кута в градусах і десятих частках. Axicube-I живиться від вбудованого акумулятора ємністю 180 мАг.

Axicube-I має жорстке з'єднання з абразивотримачем в процесі роботи і розташовується в площині абразивного каменю, що дозволяє встановлювати кут з точністю до 0,1°. Кутошукач має анодований алюмінієвий корпус, стійкий до вібрацій, падінь і перепадів температур (може працювати при температурах від +5 до +40°С). Завдяки яскравому дисплею значення кутів чітко читаються за будь-яких умов освітлення.

Кожен Аxicube-I калібрується на заводі з перевіреними вимірювальними інструментами. Перед тим, як використовувати пошук кута на кожній новій поверхні, необхідно встановити початковий опорний кут. Для цього використовується спеціальна калібрувальна пластина. Якщо пристрій заточення буде переміщено на іншу поверхню, буде необхідна нова калібрування з пластиною. Якщо пристрій заточення не змінює своє розташування, початковий кут опорності запам'ятовується пошуком кута, а калібрувальна пластина не повинна використовуватися, коли пошук кута знову увімкнено.

Примітка. Axicube-i призначений лише для TSProf K03. Продукт не сумісний із серією Kadet та Blitz. Axicube-I не працюватиму з точичками інших виробників.

Автоматичне вимкнення: 2 хвилини

Як користуватися
