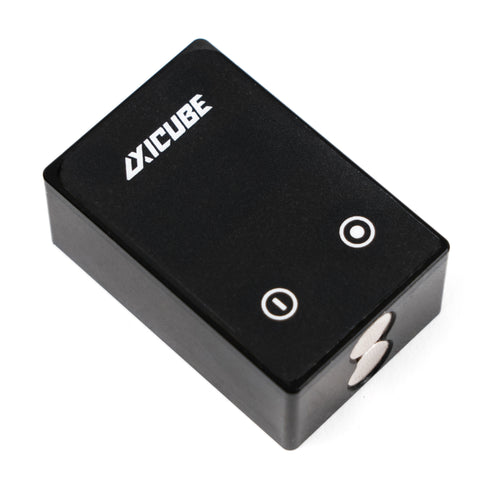

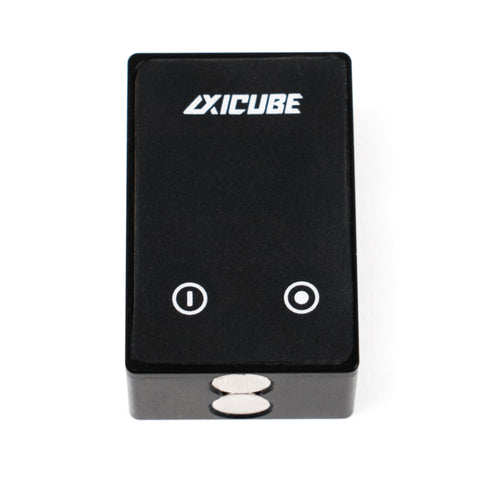

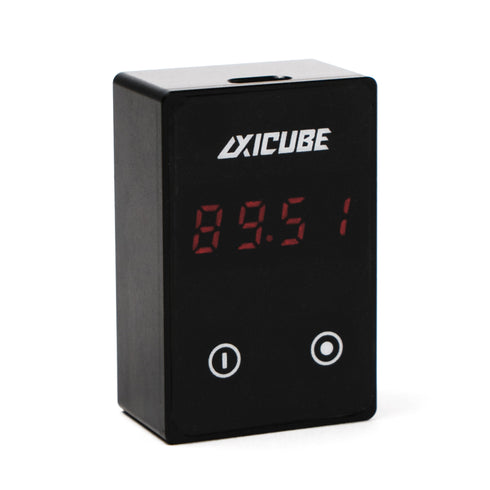

Axicube One Sharpening Angle Finder

Axicube One Sharpening Angle Finder (Редакція 2) призначений для високоточного вимірювання кути між площинами і нахил поверхні від горизонтального і вертикального рівнів. Технологія MEMS (Micro Electro Mechanical System) з надточними електронними датчиками нахилу відносно вектора сили тяжіння.

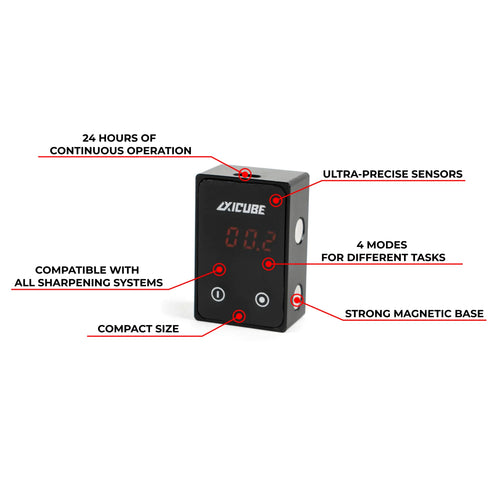

особливості

• Дизайн MEMS (Micro Electro Mechanical System) з надточними електронними датчиками нахилу відносно вектора сили тяжіння
• Компактний алюмінієвий корпус

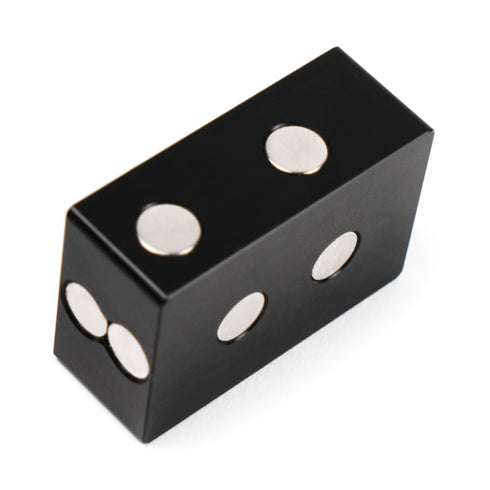

• Неодимові магніти класу N38 на нижній, бічній і задній сторонах
• Вбудований акумулятор заряджається через роз'єм Micro-USB

Специфікація

• Діапазон вимірювання кута: 0 – 99,9°
• Точність вимірювання: 0,1°
• Похибка вимірювання: 0,05°
• Ємність акумулятора: 300mAh
• Час зарядки: 3-5 годин

• Автовимкнення: 5 хвилин

• Розміри: 18,3 x 30,6 x 45,8 мм.
• Вага: 60 ​​грам

• Вага з упаковкою: 140 грам

Комплект

• Електронний ракурс Axicube One
• Кабель Micro USB
• Посібник користувача

Як користуватися Axicube One

Загальна інформація

1 Кнопка живлення | 2 Кнопка скидання | 3 Дисплей | 4 Роздільник | 5 Micro-USB | А

Axicube переходить у режим сну після 5 хвилин бездіяльності. Прес один раз, щоб увімкнути його. Щоб вимкнути, утримуйте протягом 3 сек.

Щоб перевірити рівень заряду акумулятора та поточний режим, натисніть коли Axicube увімкнено. 85:P2 - рівень заряду 85%, режим P2.

Щоб перемикати режими роботи, натискайте і одночасно.

Не допускайте падіння рівня заряду батареї до рівня 0%. Рівень заряду батареї нижче 10% є критичним - Axicube потрібно негайно зарядити. Час повної зарядки 3-5 годин.

Режими Axicube One

• P1 - Режим інклінометра для вимірювання кута нахилу від горизонтального рівня

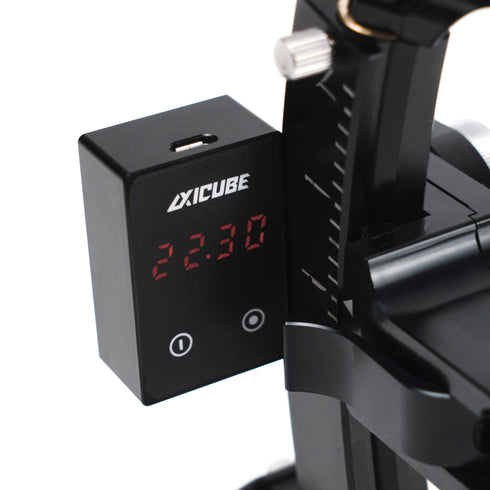

• P2 - Універсальний режим (режим Kadet/Blitz) подвійного призначення: 1) для установки кута заточування на системах Kadet і Blitz і 2) для вимірювання кута заточування на широкий спектр систем заточки
• P3 - Режим K03 для вимірювання кута заточування на системах заточування з горизонтально вирівняним ножем
• P4 - Режим вимірювання кута для встановлення кута заточування на початку сеансу заточування

P1 Режим інклінометра

00:00 Режим інклінометра призначений для вимірювання кута нахилу відносно горизонтального рівня.

🎛️Калібрування

• Покладіть Axicube на рівну поверхню.
• Натисніть і утримуйте протягом 15 с. Дисплей почне блимати.
• Звільнення . На дисплеї відобразиться P1
• Поставте Axicube на нерухому точку, наприклад на стіну.
• Прес . На дисплеї з’явиться P2
• Поверніть Axicube на 180°. Прес ⊙ ще раз.

P2 Універсальний режим з Kadet і Blitz

0:00 Універсальний режим призначений для заточувальних систем, відмінних від TSPROF K03. На серіях Kadet і Blitz встановлення кута заточування і вимірювання кута заточування виконуються різними способами.

🎚️Установка кута заточування

• Підготуйте свою систему до сеансу підвищення різкості. Покладіть направляючий стрижень з точильним каменем вниз на затиснутий ніж.
• Покладіть Axicube стороною A на тримач каменю.
• Скинути на нуль. . #.## → 0:00
• Помістіть Axicube стороною A на підставку кутового шукача.
• Встановіть потрібний кут заточування.

📐Вимірювання кута заточування

• Помістіть Axicube стороною A на тримач кутового калібру.
• Скинути на нуль. . #.## → 0:00
• Помістіть Axicube стороною A на тримач абразиву.
• Axicube правильно виміряє кут заточування в будь-якій точці леза.

P2 Універсальний режим із системами без TSPROF

0:00 Універсальний режим призначений для заточувальних систем, відмінних від TSPROF K03.

🎚️Установка кута заточування

• Підготуйте свою систему до сеансу підвищення різкості. Покладіть направляючий стрижень з точильним каменем вниз на затиснутий ніж.
• Поставте Axicube на нульовий рівень. Використовуйте ту саму сторону Axicube для вирівнювання та вимірювання.
• Скинути на нуль. Прес . #.## → 0:00
• Покладіть Axicube на тримач каменю.
• Встановіть потрібний кут заточування.

📐Вимірювання кута заточення

• Покладіть axicube на нульовий рівень. Використовуйте ту саму сторону Axicube для вирівнювання та вимірювання.
• Скинути до нуля. Пресувати . #.## → 0:00
• Покладіть Axicube на кам'яний тримач.
• Axicube буде правильно виміряти кут заточення в будь -якій точці леза.

P3 Режим K03

0:00 Режим K03 розроблений для сімейства K03, але буде працювати з будь -якими системами заточення з горизонтальним вирівняним ножем. P3 Режим вимогливий, але корисний.

📐Вимірювання кута заточення

• Покладіть axicube на нульовий рівень. Використовуйте ту саму сторону Axicube для вирівнювання та вимірювання.
• Скинути до нуля. Пресувати ⊙. #.## → 0:00
• Err9 відбувається в P3 Режим, коли ви намагаєтесь скинути нуль, не на горизонтальному рівні.
• Покладіть Axicube на кам'яний тримач.
• Axicube буде правильно виміряти кут заточення в будь -якій точці леза.

P4 Режим кута датчика

000:0 Режим кута датчика імітує традиційні кутові кубики. Розроблений для регулювання вітчизняного ремонту, будівництва та обладнання.

📐Пошук кута

• Покладіть на першу поверхню Axicube A на першій поверхні.
• Скинути до нуля. Пресувати ⊙. ###.# → 000:0
• Покладіть сторону Axicube A на другу поверхню.
• Axicube буде правильно виміряти кут заточення в будь -якій точці леза.
